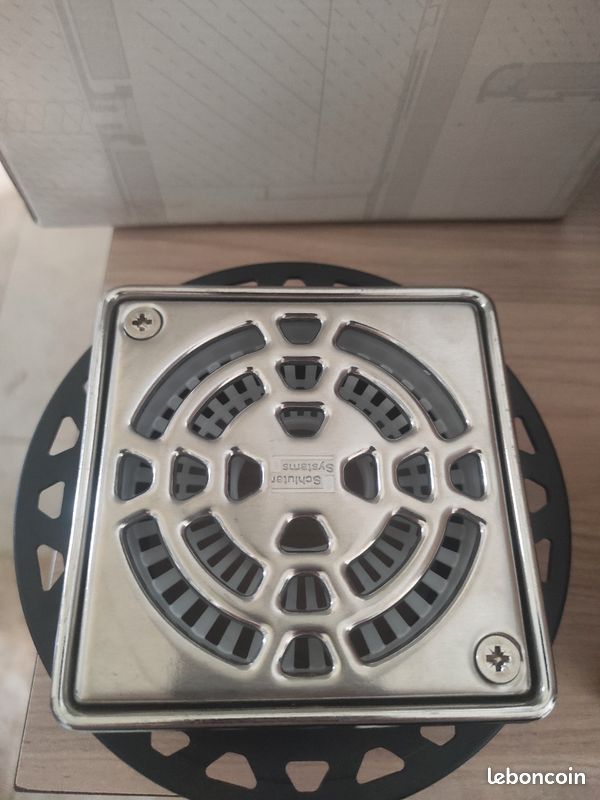

Les kits grille/cadre comprennent une grille design en acier inoxydable et un excentrique pour le réglage en hauteur (sauf KERDI-DRAIN-BASE). Quasiment toutes les variantes disposent également d’une rallonge de cadre (à l’exception du modèle KD R10 ED4). Les designs SQUARE, FLORAL, CURVE, PURE sont en outre disponibles en neuf finitions TRENDLINE.
Certains kits grille/cadre sont équipés d’un panier filtrant. Un siphon étant déjà intégré dans les kits d’évacuation de sol correspondants, Schlüter-KERDI-DRAIN-RRE n’en contient pas.
-
Système d’évacuation de sol complet pour carrelage ou dalles, permettant la liaison entre l’étanchéité composite et le système d’évacuation du bâtiment.
-
Conception modulaire : différents corps d’avaloir (vertical, horizontal), avec ou sans siphon, à combiner avec des grilles/cadres à commander séparément.
-
Matériaux : avaloir en ABS ou plastique technique, grille en acier inox (V2A ou V4A) ; collerette d’étanchéité en natte PE avec non-tissé.
-
Domaines d’utilisation : intérieur et extérieur (versions adaptées aux zones exposées au gel ou trafic), sols carrelés, douches à l’italienne, loggias, terrasses.
La modularité du système permet d’adapter l’installation selon les contraintes du chantier : sortie horizontale ou verticale, avec ou sans siphon, version à faible hauteur pour douches maçonnées (KERDI-DRAIN-BASE) ou versions pour extérieurs.
Les composants sont robustes et durables : la platine comporte des perforations trapézoïdales pour assurer l’ancrage de la natte d’étanchéité ; la grille inox est conçue pour résister à la corrosion et à l’usure. Le choix des matériaux et la conception garantissent une longévité adaptée aux zones humides ou à trafic moyen.
Caractéristiques techniques clés
-
Fonction : liaison entre étanchéité composite et évacuation d’eau dans sols carrelés.
-
Classement matériaux/usage : composants de classe K3 selon norme NF / DIN EN 1253 pour les zones sans circulation de véhicules.
-
Matériaux principaux : ABS ou PP pour avaloirs, acier inox V2A ou V4A pour grilles, natte PE avec non-tissé pour collerette.
-
Hauteurs minimales de montage : variables selon version, par exemple 75 mm minimum pour certaines installations intérieures.
-
Débit d’évacuation : exemple pour évacuation verticale DN 50 avec grille standard : 0,6 l/s (36 l/min) pour 2 cm de hauteur d’accumulation d’eau.
-
Options : grilles/cadres design, rallonge de cadre, réglage hauteur, version sans siphon pour zones extérieures ou gel.
KERDI-DRAIN/-KERDI-DRAINBASE ne nécessite aucun entretien particulier. Les surfaces en acier inoxydable exposées à l’action de l’air libre ou à des produits agressifs doivent être régulièrement entretenues à l’aide d’un produit de nettoyage doux. Nous recommandons d’utiliser si nécessaire la pâte de nettoyage pour l’inox Schlüter-CLEAN-CP. Ce nettoyage périodique permet non seulement de préserver l’aspect brillant de l’inox, mais aussi d’éviter les risques de corrosion. Les produits de nettoyage utilisés ne doivent en aucun cas contenir d’acide chlorhydrique ou fluorhydrique.
Pour le nettoyage de l’évacuation, il est possible de retirer la grille en inox. Le contact de la grille avec d’autres métaux comme par ex. l’acier normal est à éviter,
car ceux-ci peuvent provoquer de la rouille. Ceci est également valable lorsqu’on utilise des spatules ou de la paille de fer lors de l’élimination de résidus de mortier-colle.
